拉力試驗機的操作流程及傳感器分類相關介紹

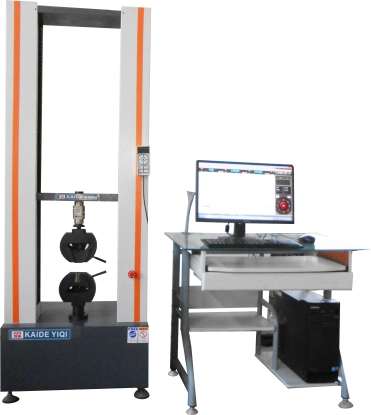

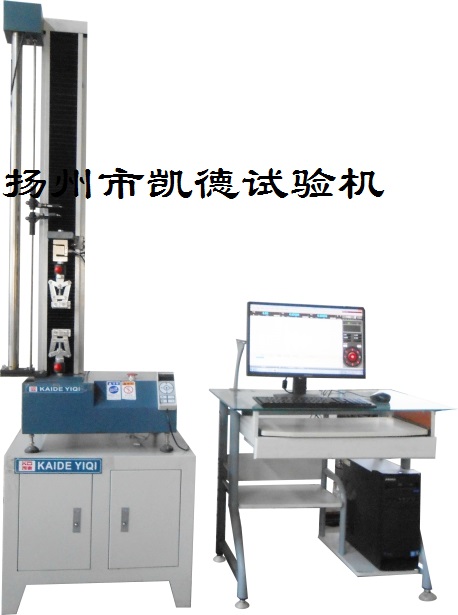

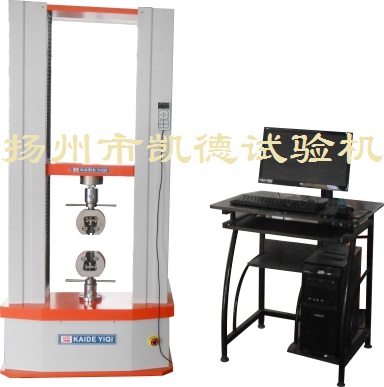

拉力試驗機又名萬能材料試驗機，是用來針對各種材料進行儀器設備靜載、拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學性能試驗用的機械加力的試驗機，適用于塑料板材、管材、異型材，塑料薄膜及橡膠、電線電纜、鋼材、玻纖維等材料的各種物理機械性能測試為材料開發，為物性試驗、教學研究、質量控制等不可缺少的檢測設備，拉力機夾具作為儀器的重要組成部分，不同的材料需要不同的夾具，也是試驗?zāi)芊耥樌M(jìn)行及試驗結果準確度高低的一個重要因素。本次要為大家分享的是拉力試驗機的操作流程及傳感器分類，幫助大家正確地使用此設備。

一、拉力試驗機的操作流程

1、制作試樣：按照試驗標準的要求制作試樣，并測量其尺寸和其它數據。

2、開機：先打開電腦上的軟件測控系統，再打開試驗機電源。根據欲進行的試驗選擇相應的試驗類型。

3、試運行：選擇適當?shù)乃俣仁乖囼?yàn)機升降運行一下，確定拉力機運行正常。

4、拉力試驗機新建記錄：依據要進行的試驗的次數，新建出相應的試驗記錄條數;并填入相應的批號、編號、試驗環境、試樣尺寸等相關數據。

5、裝放試樣：調節試驗機上裝放試樣的位置，裝放好試樣。

6、選擇量程：根據試驗所需要的試驗力和變形的范圍，將拉力機調到合適的試驗力和變形的檔位(量程)。

7、清零：將試驗力、變形、位移清零。

8、拉力試驗機試驗速度：依據標準上試驗過程的要求，設定合適的試驗速度;標準上沒有速度要求的，設置較合適的速度，速度不要太大，以免影響試驗結果。

9、結束條件：依據標準上試驗過程的要求，如果要將試樣破壞掉的(比如拉伸，水泥壓縮),選擇“破型判斷”;如果拉(或壓)到某個試驗力就結束的，選擇“目標”、“試驗力”; 如果拉(或壓)到某個變形就結束的，選擇“目標”、“變形”。

10、試驗開始：點“試驗開始”按鈕開始試驗。

11、拉力試驗機試驗結束：試驗完成后“試驗結束”按鈕自動按下。如果需要中途結束試驗，也可以按下“試驗結束”按鈕手動結束試驗。

12、試驗結果：點“分析”按鈕查看相應的試驗結果。繼續試驗：點“試驗”按鈕返回試驗操作界面，點“下一個”按鈕將是試驗記錄切換到下一條，重復5-11步進行試驗。

13、保存數據：如果試驗數據需要保存，按“保存”按鈕將試驗數據保存到數據庫，以備查閱。打印報表：如果試驗結果需要打印，按“輸出報表”按鈕將試驗結果輸出到Word文檔并打印。

14、拉力試驗機關機：先關閉試驗機電源，再關閉軟件測控系統和電腦。

二、拉力試驗機的傳感器分類

1.拉力試驗機溫度傳感器傳感器接地應可靠，傳感器的導線邊接不得短路。動磁式水溫表傳感器的熱敏電阻會隨著溫度上升，電阻值減小。

2.轉速傳感器確保傳感器底部與發動機齒頂間隙0.8至1.0mm,否則會造成指示失準。正確的安裝方法是先將傳感器擰到底，即傳感器底部碰到發動機飛齒頂部，然后逆時針回旋三分之二圈，再用背緊螺母緊固。怠速時轉速傳感器輸出感應電壓Urms>1.0V。

3.油量傳感器油箱內浮子的移動應靈活，否則會因浮子與油箱隔板干涉造成指示不準。拉力試驗機油量傳感器接地應可靠。動磁式油量表的可變電阻式傳感器的電阻會隨著油箱內部油量平面升高而升高。

4.壓力傳感器動磁式壓力表的可變電阻值隨壓力升高而升高.拉力試驗機安裝壓力傳感器時,不可直接擰外殼.如傳感器有報警，那么傳感器線與報警線不可接反。

以上就是給大家分享的拉力試驗機的操作流程及傳感器分類的介紹，希望上述分享可以幫助大家正確地使用此設備。機械設備從本質上都是一樣的，不同部件的協同操作，只有掌握正確的方法，才能使得整個實驗過程更加流暢，實驗數據也更加準確。
